Satu ruas jalan bisa memiliki data yang tersebar di banyak tempat: foto kerusakan, daftar lampu, gambar drainase, dan catatan pekerjaan yang belum tentu memakai lokasi yang sama. Pemetaan koridor jalan dengan drone membantu Anda menyatukan kondisi jalan dan aset di sekitarnya dalam peta yang dapat ditinjau kembali.
Namun, foto udara belum menjadi inventaris hanya karena terlihat rinci. Agar berguna untuk pemeliharaan, setiap temuan perlu lokasi, identitas, tanggal, dan tingkat verifikasi yang jelas. Pekerjaan itu dimulai sebelum drone lepas landas.
Inti Penting
- Pemetaan koridor jalan dengan drone menyatukan dokumentasi kondisi jalan dan aset sekitar dalam peta yang dapat ditinjau serta diperbarui.
- Setiap temuan perlu memiliki ID, lokasi, tanggal, sumber data, dan status verifikasi; objek yang tidak terlihat jelas atau memerlukan diagnosis harus diperiksa di lapangan.
- Rencana survei perlu menetapkan batas koridor, daftar aset, keluaran, keselamatan penerbangan, serta toleransi akurasi sesuai tujuan pekerjaan.
- Ortofoto dan data elevasi membantu menunjukkan lokasi serta konteks aset, tetapi peta bukan diagnosis teknis atau sistem penentuan prioritas otomatis.
- Inventaris yang konsisten mendukung perencanaan pemeliharaan dan penganggaran jika dipadukan dengan pemeriksaan lapangan, riwayat aset, dan penilaian ahli.
Mengapa inventaris koridor jalan perlu peta yang bisa diperbarui
Inventaris aset menjawab lebih dari pertanyaan, “di mana kerusakannya?” Catatan tentang aset, pengelola, kondisi, dan waktu pemeriksaan terakhir mendukung perencanaan jalan serta pengelolaan prasarana transportasi, termasuk pemahaman tiap ruas sebagai jalur penghubung. Tanpa acuan lokasi yang konsisten, catatan lama sulit dibandingkan dengan survei baru.

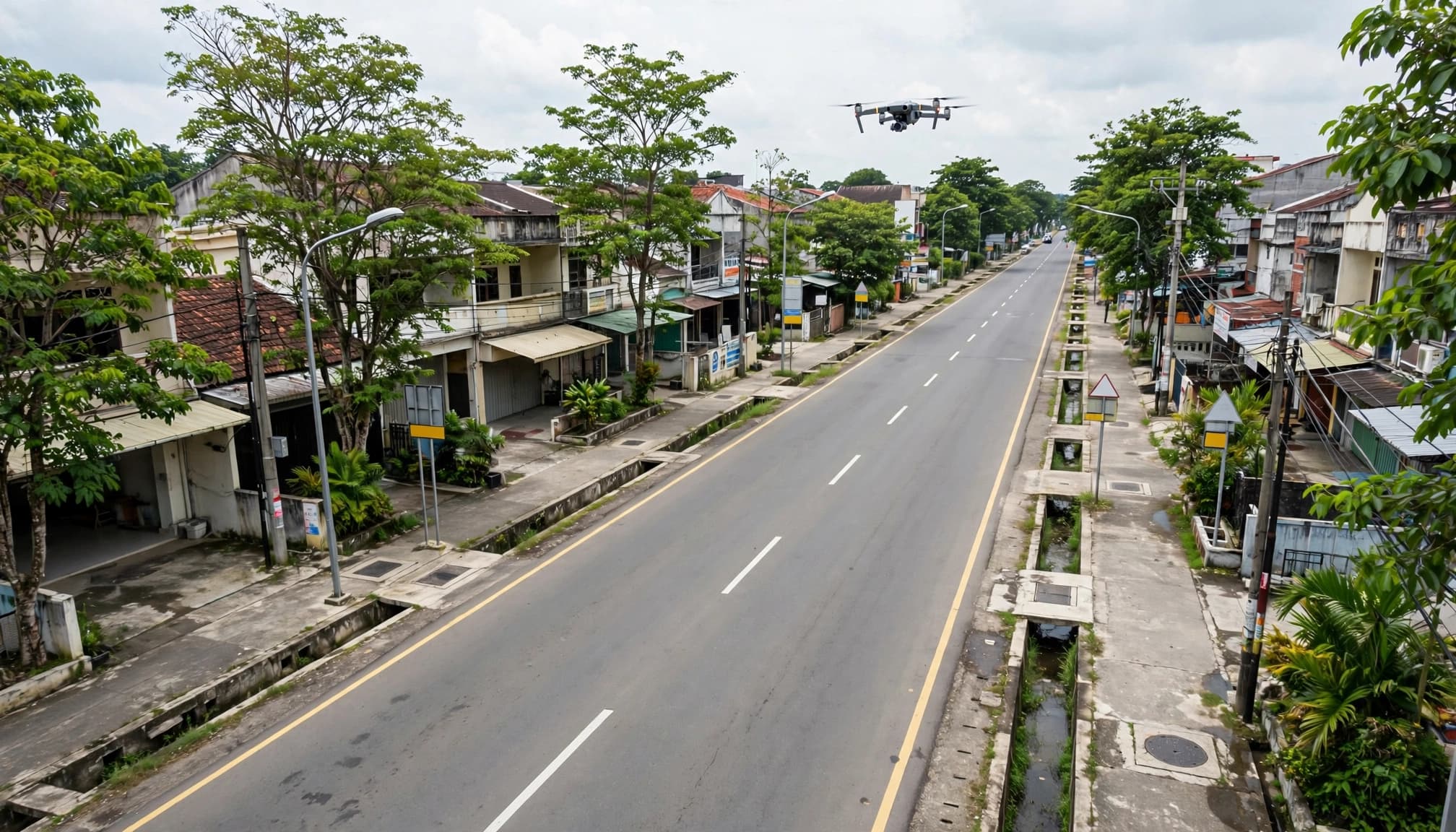

Drone membantu mendokumentasikan kondisi permukaan jalan, bahu, trotoar, marka, saluran terbuka, dan lingkungan sekitarnya dalam satu cakupan. Citra dapat dibuka kembali untuk membahas temuan, seperti genangan akibat saluran tersumbat atau trotoar yang dipakai parkir lagi. Peta membantu memahami ruas dalam konteks perancangan kota serta kebutuhan pengguna, termasuk fasilitas pejalan kaki sebagai elemen perancangan kota. Dokumentasi ini dapat mendukung diskusi street design dan konsep walkable street, tetapi tidak menilai kualitas desain atau kenyamanan dengan sendirinya.
Kebutuhan ini sejalan dengan pedoman inventarisasi drainase jalan Bina Marga. Pedoman tersebut menempatkan data aset drainase sebagai masukan bagi manajemen aset, desain, dan penganggaran penanganan. Peta memberi konteks spasial bagi pekerjaan tersebut. Analytic Hierarchy Process dapat dipertimbangkan untuk pembobotan prioritas, bukan sebagai fitur pemetaan atau keputusan otomatis. Keputusan teknis tetap memerlukan pemeriksaan sesuai jenis aset.
Apa yang tercatat dalam survei?
Batas survei sebaiknya mengikuti kebutuhan inventaris, bukan hanya lebar perkerasan. Pada jalan perkotaan, cakupannya dapat meliputi trotoar, akses bangunan, ruang parkir, drainase, pepohonan, dan perlengkapan jalan. Batas juga dapat mempertimbangkan tata bangunan, ruang terbuka, serta kondisi eksisting di sekitar area.
Aset yang terlihat dari udara
Ortofoto memudahkan tim menandai lokasi persimpangan, median, jalur pejalan kaki, marka, lubang drainase yang tampak, tiang penerangan, dan rambu. Contoh street furniture dan elemen perancangan kota yang terlihat dapat dicatat sebagai titik, garis, atau poligon dalam sistem informasi geografis. Dalam pembahasan walkable street, street design, dan perancangan kota, citra memberi konteks visual, bukan penilaian otomatis atas kenyamanan pejalan kaki.
Citra juga membantu mengenali persoalan ruang. Misalnya, kendaraan yang menempati trotoar saat survei dapat dicatat sebagai kondisi teramati, bersama tanggal pengambilan gambarnya. Catatan ini dapat membantu membahas aktivitas lokal dan pemanfaatan ruang, tetapi satu waktu pengambilan gambar tidak membuktikan pola parkir sepanjang hari. Bila penataan koridor jalan menjadi tujuannya, pengamatan pada waktu berbeda dan survei aktivitas pejalan kaki tetap diperlukan.

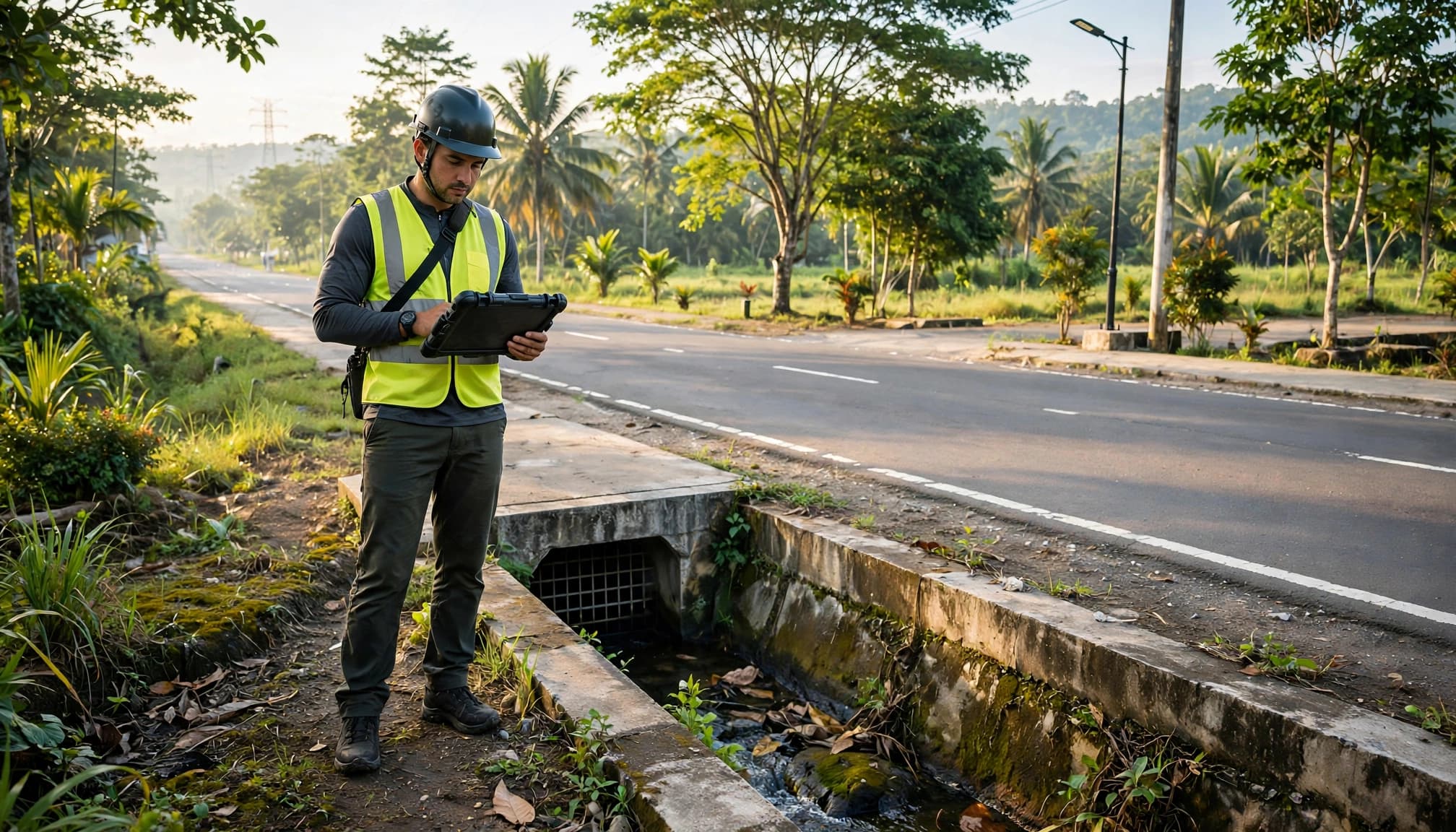

Informasi yang harus dicari di lapangan
Penutup saluran dapat terlihat utuh dari atas, sementara endapan atau kerusakan di dalamnya tidak tampak. Demikian pula, foto permukaan jembatan tidak cukup untuk menilai kapasitas struktur. Utilitas bawah tanah, status kepemilikan tiang, dan fungsi lampu pada malam hari juga tidak dapat dipastikan melalui satu penerbangan siang.
Karena itu, beri setiap entri status seperti terlihat pada citra, terverifikasi di lapangan, atau memerlukan pemeriksaan teknis. Pemisahan ini mencegah dugaan visual berubah menjadi data resmi tanpa pemeriksaan. Survei darat kemudian dapat diarahkan ke aset yang tertutup pohon, sulit dikenali, atau berisiko tinggi jika salah dicatat.
Merancang misi drone pada koridor yang panjang dan sempit
Jalan merupakan objek memanjang. Perencanaan terbang perlu menjaga kesinambungan cakupan antarruas, termasuk jalur penghubung di sekitar simpang, sekaligus menghindari celah data di dekat pohon dan bangunan tinggi. Foto yang banyak tidak otomatis menghasilkan peta yang utuh.
Tetapkan batas kerja dan keluaran sejak awal
Sebelum memilih perangkat, tentukan panjang ruas, sisi jalan yang harus tercakup, sistem koordinat, dan ukuran objek terkecil yang perlu dikenali. Daftar aset juga harus disepakati. Tanpa definisi yang sama, satu tim mungkin menghitung setiap inlet drainase, sedangkan tim lain hanya mencatat saluran utamanya.
Tentukan pula format penyerahan: ortofoto, model elevasi bila dibutuhkan, serta tabel aset yang bisa diperbarui. Untuk alur pengambilan citra, panduan akuisisi foto udara dengan DJI Matrice 4 Enterprise dapat menjadi bacaan awal. Rencana terbang tetap harus menyesuaikan lokasi dan ketelitian proyek.
Periksa keselamatan dan kondisi lokasi
Di kawasan perkotaan, operator perlu memperhitungkan lalu lintas, kerumunan, kabel udara, titik lepas landas, dan ruang untuk pendaratan darurat. Periksa aturan ruang udara serta izin dan koordinasi yang berlaku di lokasi operasi. Jalan yang terbuka untuk umum menuntut pengendalian risiko terhadap pengguna jalan, bukan hanya terhadap drone.
Waktu terbang pun memengaruhi hasil. Bayangan bangunan bisa menutupi trotoar, sementara kendaraan dapat menghalangi marka dan permukaan jalan. Dokumentasikan bagian yang tertutup, lalu rencanakan pengambilan tambahan atau pemeriksaan darat. Jangan mengisi kekosongan data dengan asumsi bahwa kondisi di bawah penghalang sama dengan area di sebelahnya.
Mengolah foto menjadi inventaris yang siap dipakai
Setelah penerbangan, foto perlu diperiksa sebelum diproses. Citra buram, cakupan yang terputus, dan metadata posisi yang bermasalah lebih mudah ditangani saat tim masih dapat kembali ke lokasi. Pemrosesan menghasilkan peta dasar; pekerjaan inventaris berlanjut ketika objek diidentifikasi dan dicatat.
Pilih keluaran sesuai pertanyaan pekerjaan
Ortofoto berguna untuk melihat posisi dan bentuk aset pada permukaan. Point cloud serta model tiga dimensi membantu membaca hubungan ketinggian, misalnya antara badan jalan, bahu, dan lingkungan terbangun. Keluaran yang tersedia bergantung pada sensor, cara pengambilan, dan pengolahan data. Dokumentasi OpenDroneMap mencantumkan ortofoto, point cloud, model 3D, serta model permukaan dan medan sebagai jenis keluaran yang dapat dibuat.
Untuk inventaris rambu, model 3D penuh mungkin tidak diperlukan. Sebaliknya, penilaian topografi tepi jalan dapat membutuhkan data elevasi yang diuji ketelitiannya. Pilih keluaran berdasarkan keputusan yang akan didukung, bukan berdasarkan banyaknya jenis berkas yang bisa diserahkan.
Beri identitas pada setiap temuan
Peta dasar perlu dihubungkan dengan tabel aset. Kolom yang berguna meliputi ID unik, jenis aset, koordinat, sisi jalan, tanggal pengamatan, sumber data, kondisi yang terlihat, status verifikasi, serta tautan ke foto pendukung. Jika instansi memakai penomoran ruas atau titik referensi jalan, sesuaikan sejak awal.
Simpan versi data setiap kali survei diulang. Dengan begitu, saluran yang sudah dibersihkan tidak tercatat sebagai aset baru, dan rambu yang berpindah dapat ditelusuri riwayatnya. Perubahan atribut perlu memiliki penanggung jawab dan tanggal, agar inventaris tetap dapat diaudit.
Akurasi peta perlu diuji, bukan diasumsikan
Drone dengan RTK dapat membantu penentuan posisi saat pengambilan data. Namun, ketelitian produk akhir tetap dipengaruhi kondisi penerbangan, kualitas foto, pemrosesan, dan kontrol di lapangan. Label “RTK” saja tidak cukup untuk menyatakan bahwa setiap koordinat aset sudah memenuhi kebutuhan survei teknik.
Gunakan kontrol dan titik uji yang sesuai
Tentukan toleransi posisi berdasarkan pemakaian data. Peta untuk menemukan lampu yang perlu diperiksa memiliki kebutuhan berbeda dari survei geometrik untuk perancangan saluran. Tim survei kemudian dapat merencanakan titik kontrol dan titik uji independen yang tersebar di sepanjang koridor.
Menurut panduan kalibrasi citra drone USGS, titik kontrol tanah dan kualitas titik ikat foto berpengaruh langsung terhadap akurasi geometrik, terlepas dari resolusi citra. DJI D-RTK 3 Multifunctional Station adalah salah satu perangkat yang dapat dipertimbangkan dalam pekerjaan kontrol geospasial, sesuai rancangan surveinya. Laporkan hasil pengujian terhadap titik uji, bukan hanya spesifikasi perangkat.
Bedakan ketelitian posisi dari kebenaran atribut
Aset bisa terletak tepat pada peta, tetapi salah diberi nama atau status. Saluran yang tampak sebagai garis gelap, misalnya, belum tentu saluran terbuka. Petugas perlu memeriksa objek yang meragukan dan mencatat koreksinya.
Prinsip yang sama berlaku untuk kerusakan. Citra dapat menunjukkan retak atau perubahan warna bila ukuran dan kondisi pengambilan memungkinkan. Penyebab, kedalaman, tingkat keparahan, serta tindakan perbaikan memerlukan pemeriksaan oleh personel yang kompeten. Peta menunjukkan di mana harus memeriksa; hasil inspeksi teknis menentukan apa yang harus dikerjakan.
Dari inventaris ke prioritas pemeliharaan
Inventaris koridor jalan yang diperbarui membantu pengelola membandingkan kebutuhan antarruas. Peta bukan alat untuk mengurutkan pekerjaan secara otomatis, melainkan bukti lokasi dan riwayat yang konsisten untuk pembahasan teknis serta penganggaran. Pedoman manajemen aset prasarana jalan Bina Marga menekankan pentingnya pemeliharaan jalan kota yang terstruktur dan terstandardisasi.
Pisahkan temuan visual dan tindak lanjut
Setiap temuan pada peta sebaiknya dipasangkan dengan langkah pemeriksaan yang sesuai.
| Temuan pada peta | Pemeriksaan lanjutan | Potensi tindak lanjut |
|---|---|---|
| Inlet drainase tampak tertutup | Periksa endapan dan aliran di lokasi | Pembersihan atau penilaian saluran |
| Jalur pejalan kaki terhalang kendaraan | Amati waktu dan pola penggunaan | Penataan parkir dan akses pejalan kaki |
| Permukaan jalan tampak rusak | Ukur jenis serta tingkat kerusakan | Penetapan jenis penanganan perkerasan |
Tabel tersebut membedakan indikasi pada citra dari diagnosis. Foto sebelum dan sesudah pekerjaan dapat ditautkan ke ID aset yang sama, sehingga petugas mudah memeriksa tindak lanjutnya.
Susun prioritas dengan konteks lapangan
Lokasi temuan dapat ditumpangkan dengan fungsi jaringan jalan, riwayat aduan, genangan, akses transportasi umum, dan kegiatan pemeliharaan sebelumnya. Dalam perancangan kota, konsep walkable street dan street design membantu menafsirkan kebutuhan ruang, tetapi citra drone tidak mengukur kenyamanan atau menentukan desain. Di kawasan komersial, gangguan trotoar dekat akses masuk atau halte dapat berdampak berbeda menurut aktivitas lokal dan waktu pengamatan. Satu citra hanya menunjukkan kondisi saat pengambilan gambar, sehingga tim perlu memeriksa keadaan aktual.
Jika tersedia beberapa pilihan penanganan, instansi dapat membandingkan biaya, manfaat, risiko, dan dampaknya terhadap lalu lintas. Metode benchmarking dapat digunakan jika indikator, cakupan, dan waktu pembandingnya setara. Analytic Hierarchy Process juga dapat menjadi opsi pembobotan, dengan kriteria dan bobot yang transparan. Peta membantu memperkirakan cakupan dan menunjukkan lokasi pekerjaan, tetapi analisis biaya dan manfaat tetap memerlukan perkiraan biaya yang dapat dipertanggungjawabkan. Prioritas akhir perlu mempertimbangkan pemeriksaan lapangan dan penilaian ahli, bukan hanya luas objek pada citra.
Memilih perangkat sesuai aset dan kebutuhan data
Pilihan sensor menentukan apa yang dapat direkam dengan baik. Karena itu, pengadaan sebaiknya mengikuti daftar aset, kebutuhan ketelitian, hambatan vegetasi, dan kemampuan tim mengolah data. Harga perangkat saja tidak menggambarkan seluruh biaya pekerjaan.
Kamera RGB untuk dokumentasi visual
Untuk ortofoto, dokumentasi street design, dan pencatatan aset visual seperti street furniture, kamera RGB merupakan titik awal yang masuk akal. DJI Matrice 4 Enterprise untuk survei dan pemetaan adalah salah satu opsi yang dapat dievaluasi. Periksa kebutuhan penerbangan, alur kontrol posisi, dan format hasilnya dalam uji kerja yang sesuai lokasi.
Fotogrametri tetap memiliki batas. Permukaan di bawah kendaraan, kanopi rapat, atau struktur tertutup tidak muncul hanya karena resolusi foto ditingkatkan. Pengambilan dari sudut lain dan survei darat dapat melengkapi bagian yang hilang.
LiDAR untuk kebutuhan geometri yang berbeda
Pada koridor dengan vegetasi atau topografi tepi jalan yang kompleks, LiDAR dapat menjadi pilihan untuk menghasilkan point cloud. DJI Matrice 400 dan DJI Zenmuse L3 dapat ditinjau sebagai platform dan sensor untuk kebutuhan tersebut. Vegetasi rapat tetap dapat menghalangi pengamatan tanah, sehingga hasilnya perlu diperiksa di lapangan.
Dalam kisah proyek DJI Enterprise, Alpha Survey memakai Zenmuse L2 dan DJI Terra untuk survei jalan pesisir sepanjang 6,6 km di Korea Selatan. Contoh itu menunjukkan penerapan LiDAR pada koridor memanjang, bukan patokan waktu atau ketelitian untuk jalan di Indonesia. Saat menghitung biaya, masukkan pula personel, kontrol lapangan, izin, pengolahan, verifikasi, dan pembaruan data berikutnya.
Pertanyaan yang Sering Diajukan
Apakah foto drone saja cukup untuk membuat inventaris aset jalan?
Tidak. Foto perlu diproses dan dihubungkan dengan identitas aset, lokasi, tanggal, serta status verifikasi. Temuan yang tertutup atau tidak dapat dipastikan dari udara perlu diperiksa di lapangan.
Apakah drone RTK menjamin semua koordinat aset akurat?
Tidak. RTK dapat membantu penentuan posisi, tetapi ketelitian produk akhir juga dipengaruhi kondisi penerbangan, kualitas foto, pemrosesan, dan kontrol lapangan. Akurasi perlu diuji dengan titik uji yang sesuai kebutuhan proyek.
Keluaran apa yang biasanya dibutuhkan untuk pemetaan koridor jalan?
Ortofoto dapat membantu melihat posisi dan bentuk aset di permukaan. Model elevasi, point cloud, atau model 3D dapat dipilih bila pekerjaan membutuhkan informasi ketinggian atau geometri, dengan mempertimbangkan sensor dan metode survei.
Dapatkah peta drone menentukan prioritas pemeliharaan secara otomatis?
Tidak. Peta membantu menunjukkan lokasi dan riwayat temuan, tetapi penentuan prioritas juga memerlukan pemeriksaan teknis, konteks jaringan jalan, biaya, risiko, dan kebutuhan pengguna. Metode pembobotan dapat membantu membandingkan pilihan jika kriteria dan bobotnya transparan.
Penutup: jadikan peta sebagai awal pemeriksaan
Pemetaan koridor jalan paling berguna saat hasilnya terhubung ke identitas aset, riwayat kondisi, dan pekerjaan pemeliharaan. Drone mempercepat dokumentasi visual yang menyeluruh, sedangkan kontrol survei dan pemeriksaan ahli menjaga agar inventaris dapat dipercaya.
Jika tim Anda sedang menyiapkan program inventarisasi jalan, konsultasikan kebutuhan produk DJI Enterprise, solusi pemetaan, pelatihan, dan penerapannya dengan DJI Ratu Enterprise melalui WhatsApp 0813-6082-9991 atau email team@djiratu.id. Pilihan perangkat yang tepat berawal dari aset yang perlu dicatat dan keputusan yang akan dibuat dari datanya.
